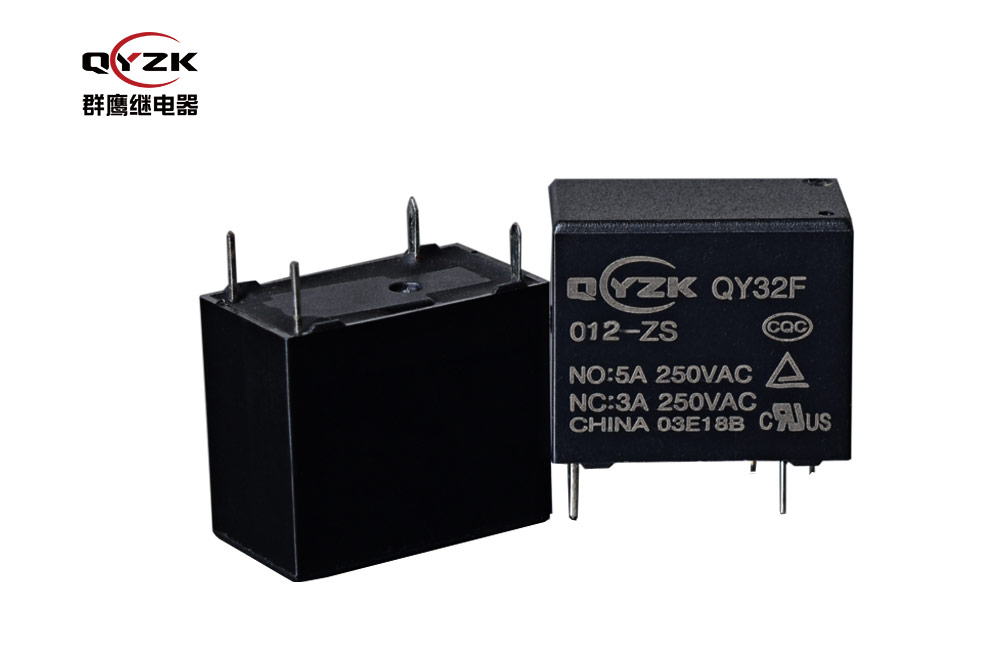

群鷹繼電器來分享-12v繼電器工作原理

  12V繼電器屬于繼電器產品旗下的一個分類，具體對于使用操作的環境也有一定的要求。那么今天普及的知識就是關于12V繼電器的工作原理以及功率計算方面具有參考價值的內容，有興趣的朋友可以結合實際情況學習。

一、12V繼電器線圈功率有多大

12V繼電器線圈電流大約在30到70mA之間，典型值是45mA。因此線圈功率典型值是：

12V × 45mA = 0.54W。 最大值大約是： 12v × 70mA = 0.84W

二、12V繼電器工作原理

12V繼電器工作原理一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點(常開觸點)吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點(常閉觸點)釋放。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為“常開觸點”;處于接通狀態的靜觸點稱為“常閉觸點”。

本文由東莞市群鷹繼電器廠家提供
